На втором этапе раму рассчитывают методом деформаций в предположении, что усилия в ригелях-фермах известны, а требуется определить действительные углы поворота и действительные смещения опор фермы в такой последовательности:

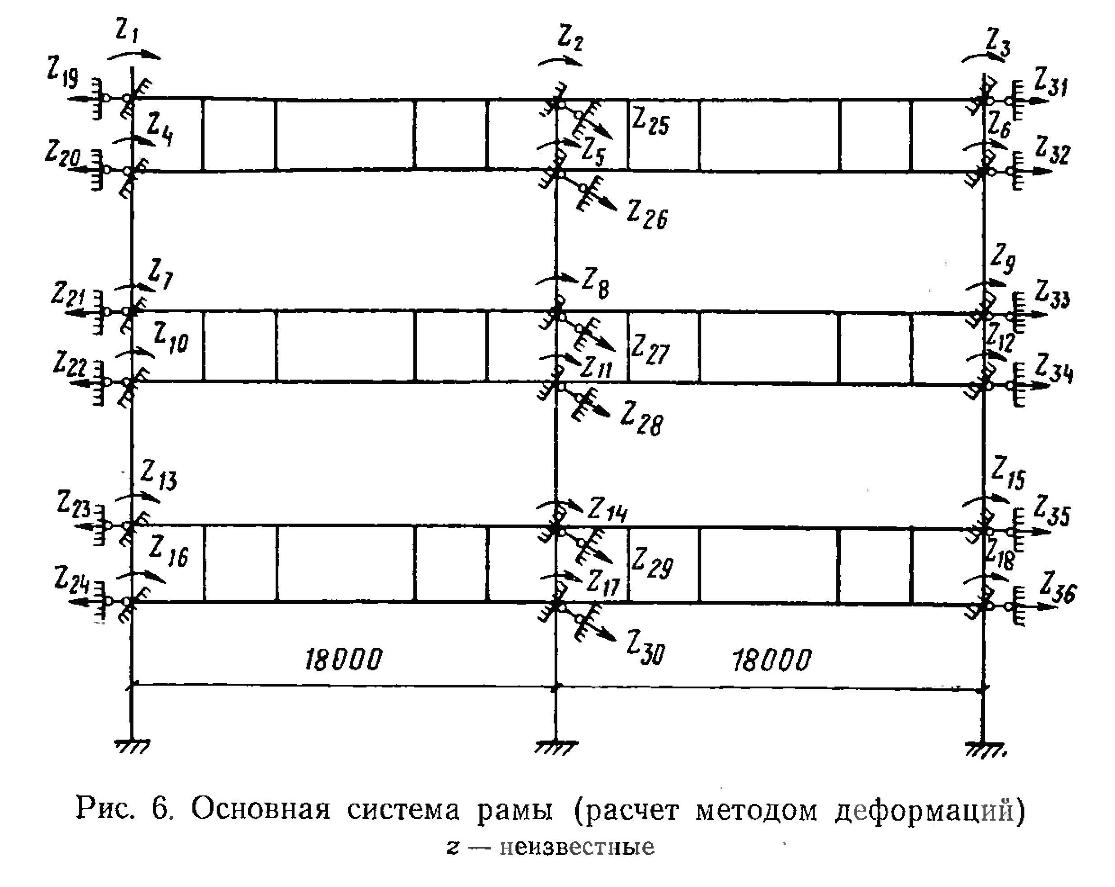

– выбирают основную систему рамы (рис. 6);
– составляют и решают систему канонических уравнений:
– определяют усилия в ферме от действительных смещений и углов поворота;
– складывают усилия от внешних нагрузок, углов поворота и смещения опор, вычерчивают суммарные эпюры моментов и продольных сил в раме.
На всех перечисленных стадиях расчет можно вести с помощью ЭВМ.

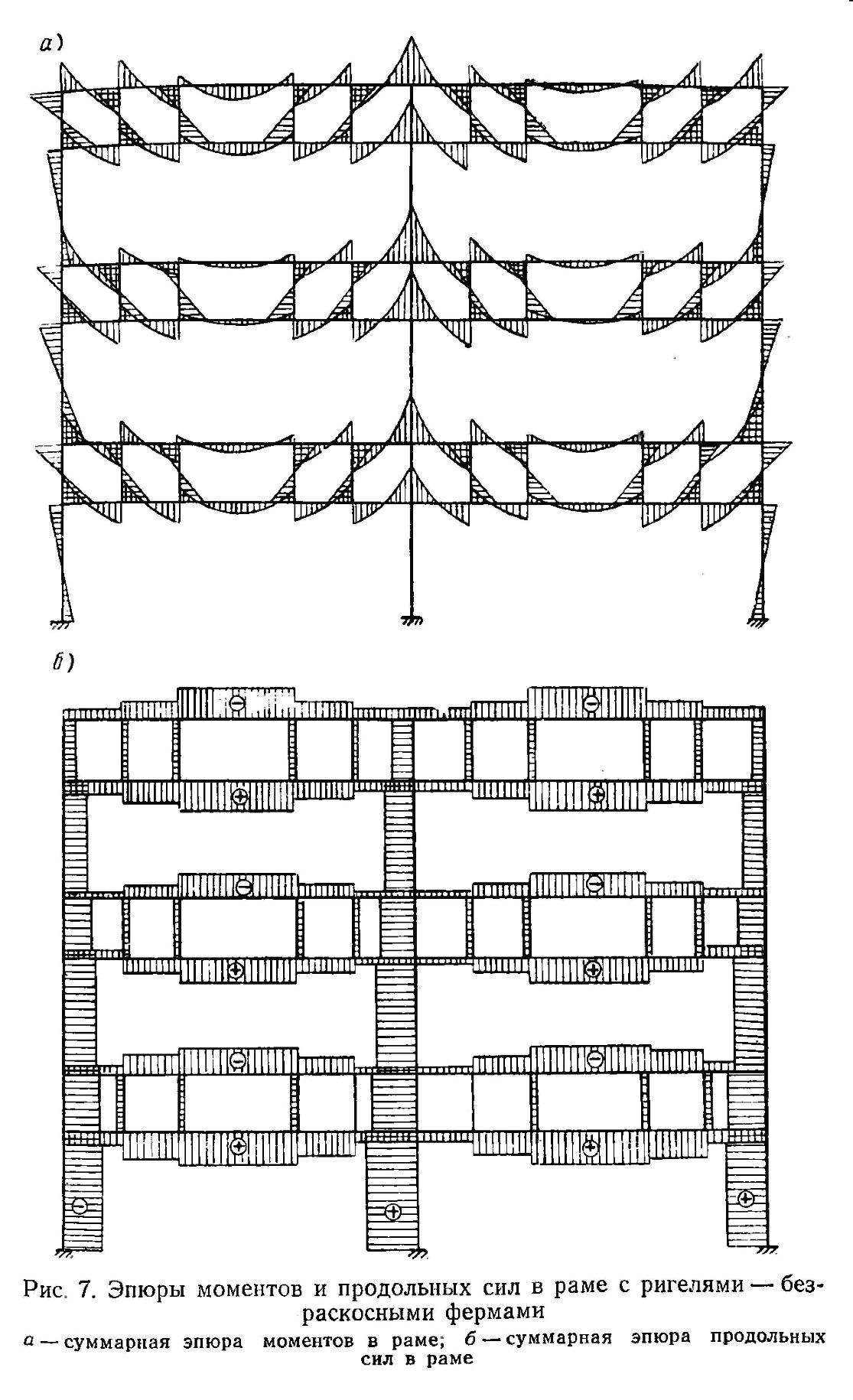

Характер эпюр моментов и продольных сил в раме от вертикальной нагрузки показан на рис. 7.
