На первом этапе рассчитывают ригель-ферму с защемленными концами обоих поясов, на втором этапе — раму, считая ферму уже изученным элементом.

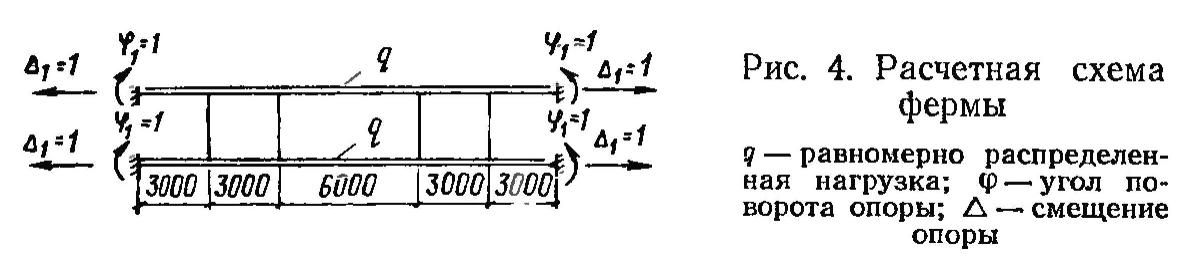

Ригель-ферму (рис. 4) рассчитывают от вертикальной нагрузки, единичного угла поворота и смещения опор в такой последовательности:
– выбирают основную статически определимую систему;
– определяют усилия в основной системе от лишних* неизвестных и внешних нагрузок;
– определяют перемещения от единичных лишних неизвестных и внешних нагрузок по формулам:
– определяют перемещения в основной системе от единичного угла поворота и единичного смещения опор;
– составляют и решают систему канонических уравнений:
– определяют усилия в основной системе от действительных значений лишних неизвестных;
– определяют усилия в заданной системе — ферме с защемленными концами от внешних нагрузок: вертикальной, угла поворота опор и смещения опор.
Для определения перемещений следует пользоваться матричной формой вычисления, предложенной д-ром техн. наук А. Ф. Смирновым.
При этом необходимо учитывать деформации от продольных сил.

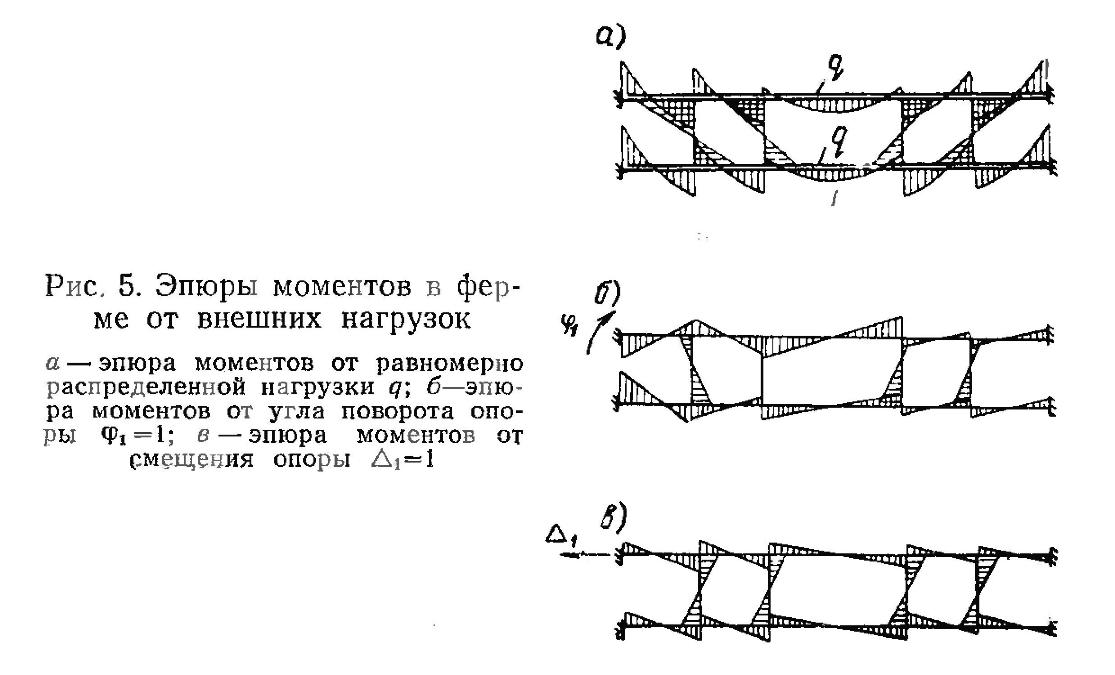

Характер эпюр моментов в ригеле-ферме от равномерно распределенной нагрузки, углов поворота опор и смещения опор показан на рис. 5.
