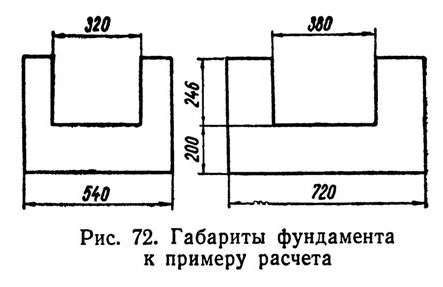

Пример 1. Произвести предварительное определение размеров подошвы фундамента (рис. 72) под ковочный молот с весом падающих частей q = 3,0 т и их скоростью в момент, предшествующий удару, v0 = 9,4 м/сек. Вес молота с шаботом Qm + q1 = 106 т.
Основанием фундамента являются грунты с нормативным давлением Rн = 2,0 кг/см2.
Определяем статические напряжения в основании фундамента для его минимальных размеров.
Площадь подошвы фундамента F = 7,20 · 5,40 = 38,8 м2.
Вес нижней части фундамента
Вес верхней части фундамента
Вес установки
Принимаем
Оптимальное значение
Задаемся произвольными площадями подошвы фундамента:
Определяем вес установки, соответствующий площади F1:
вес нижней части фундамента
вес верхней части фундамента
вес грунта на уступах фундамента
вес установки
Аналогично
Строим график зависимости QF = f (F).
Принимаем ε = 0,25. Подставляя это значение в формулу (84), получим
откуда QF = 16500 тм2.
По графику принимаем площадь фундамента F = Fmin = 38,8 м2.
Необходимо произвести поверочный расчет.

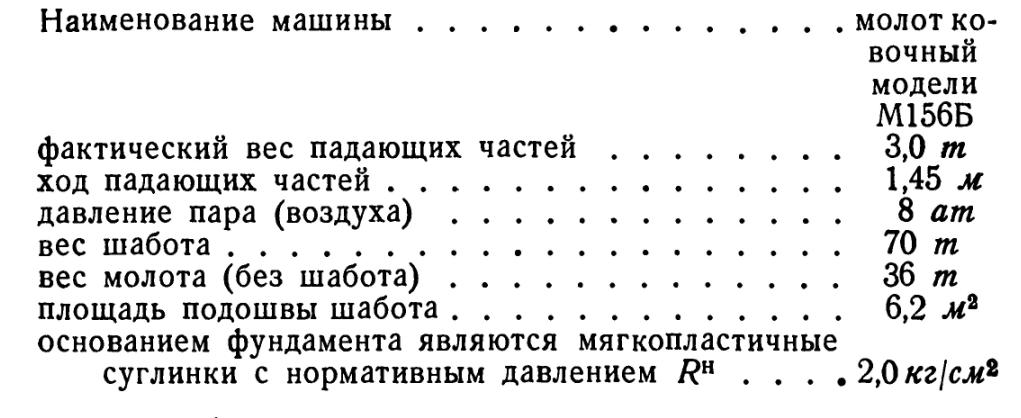

Пример 2. Произвести поверочный расчет фундамента под молот, рассмотренного в предыдущем примере, по следующим данным:
Расчет подшаботных прокладок
Скорость падающих частей молота (двойного действия)
Площадь поперечного сечения цилиндра
Принимаем подшаботные прокладки из трех рядов дубовых брусьев толщиной по 18 см; напряжение на контакте бетона с прокладками
Определение упругих характеристик грунта
Вес установки Q = 464 т; площадь подошвы фундамента F = 38,8 м2.
Статические напряжения в основании
Определяем коэффициент Сz по формуле (69), принимая С0 = 800 т/м3,
Определение амплитуды колебаний фундамента и напряжений в его основании
Амплитуда колебаний фундамента
Динамические напряжения грунта в основании фундамента
Суммарные напряжения
Как видно из расчета, размеры подошвы фундамента определены не амплитудой колебаний, а напряжениями в основании.
