Для расчета фундамента на колебания необходимо предварительно задаться размерами его нижней части. Используем следующие формулы, вытекающие из способа Кондина: при действии вертикальных периодических сил
при действии горизонтальных периодических сил
здесь
ηz — коэффициент динамичности при вертикальных колебаниях фундамента;
η1 — коэффициент динамичности при горизонтальных и вращательных колебаниях фундамента;
kф — коэффициент формы фундамента;
где
H — расстояние от линии действия силы до подошвы фундамента;
a0 — размер основания машины в плоскости колебаний.

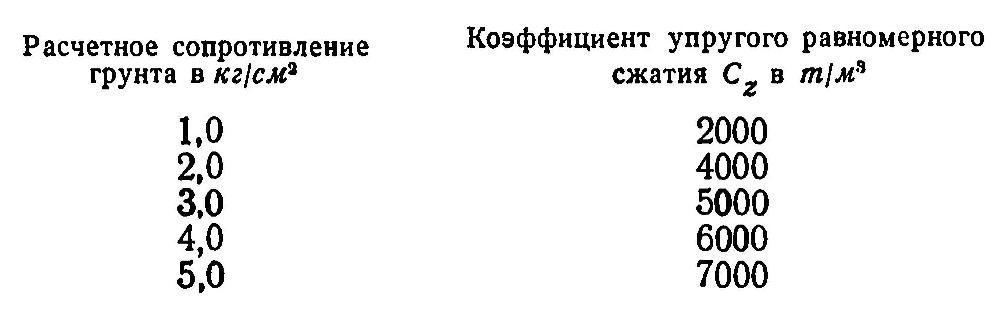

Для использования формул (82) и (83) необходимо предварительно задаться значениями коэффициентов Cz , Cφ и Cx , которые затем потребуется определить точнее по формулам (69). Для предварительного определения коэффициента Cz могут быть использованы данные СН 18—68:
Приведенные значения Cz применимы для фундаментов с площадью подошвы более 10 м2; лри меньших значениях Cz увеличивают в отношении
Для приближенного определения коэффициентов Cφ и Cx используют следующие соотношения:
Далее следует задаться ориентировочными значениями коэффициентов динамичности; практика проектирования фундаментов под машины показала, что при этом можно принимать следующие значения собственных частот фундамента:
При проектировании фундаментов, загруженных горизонтальными периодическими силами, следует иметь в виду, что площадь подошвы фундамента будет тем больше, чем больше коэффициент
поэтому выгодно увеличивать размер а.
Основной трудностью при расчете фундаментов на колебания, вызываемые действием периодических сил, является правильный выбор схемы приложения динамических нагрузок, которая определяется конструкцией машины; в табл. XVIII приложения приведены расчетные схемы фундаментов некоторых машин.
