Фундаменты машин с динамическими нагрузками должны, кроме того, удовлетворять требованиям о предельно допустимой амплитуде колебаний:
а) для самого фундамента, исходя из условий нормальной эксплуатации установленной на нем машины;
б) для грунта вблизи места установки машины, исходя из условий правильной эксплуатации расположенного на этом участке оборудования и нормальной работы обслуживающего персонала.
Допускаемые амплитуды колебаний фундаментов под машины [21] приведены в табл. 40.

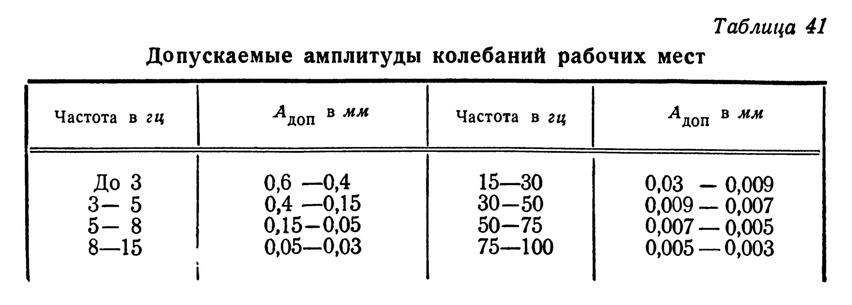

Допускаемые амплитуды колебаний рабочих мест (табл. 41) регламентированы Временными санитарными нормами и правилами [22].
Приведенные в табл. 41 величины Адоп относятся как к горизонтальным, так и к вертикальным колебаниям и соответствуют непрерывному воздействию на рабочих в течение всего рабочего дня. Если продолжительность воздействия вибраций составляет 10 – 15% рабочего времени, значения Адоп , указанные в таблице, могут быть увеличены, но не более чем в 3 раза.
При проектировании фундаментов под прецизионное оборудование нужно учитывать, что амплитуда их колебаний, вызванных действием внешних источников, не должна превосходить некоторой допустимой величины [23]. Прецизионный станок представляет собой упругую систему, обладающую большим числом степеней свободы. Под действием колебаний основания отдельные части станка совершают колебательные движения с различными амплитудами.
При этом между инструментам, обрабатывающим деталь, и самой деталью возникают взаимные перемещения, равные разности их амплитуд колебаний. Для обеспечения надежности работы станка необходимо, чтобы относительное перемещение между инструментом и деталью не превосходило величины допуска на обработку детали. Этому условию соответствует величина допустимой амплитуды колебаний основания станка
где Δдоп — допуск на изготовление или обработку детали;
λmin — низшая частота в спектре собственных частот станка;
ω — частота возмущающих колебаний.

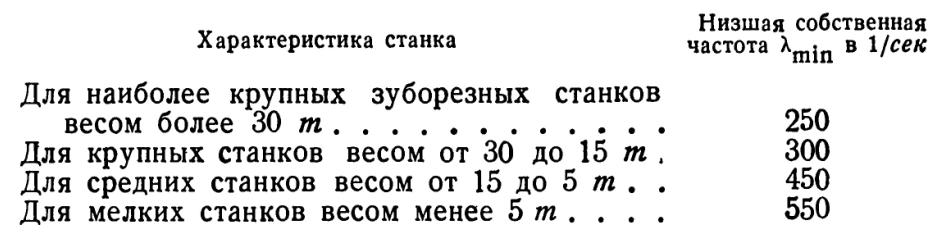

Величина λmin должна назначаться заводом-изготовителем станка; ориентировочные значения величины λmin приводятся ниже.
Кроме этого, при проектировании фундаментов под прецизионное оборудование необходимо проверять расчетом углы их упругого поворота, вызываемого статическим действием подвижных нагрузок (наездом кранов на расположенные рядом колонны, перемещением тяжелых движущихся частей станков и т. п.). Такое требование вызвано необходимостью проводить работы по юстировке установленного на фундаменте прецизионного оборудования.
Юстировочные работы требуют большой тщательности и могут выполняться далеко не во всяких условиях. Они периодически повторяются и производятся при помощи весьма чувствительных средств измерения.
Норма на ограничение угла поворота определяется точностью выверки горизонтальности частей станка, задаваемой технологами; максимальная точность составляет 0,005 мм падения уровня на 1000 мм длины.
Кроме перечисленных требований, в отдельных случаях к фундаментам машин могут предъявляться еще дополнительные, которые указываются при выдаче задания на проектирование.
