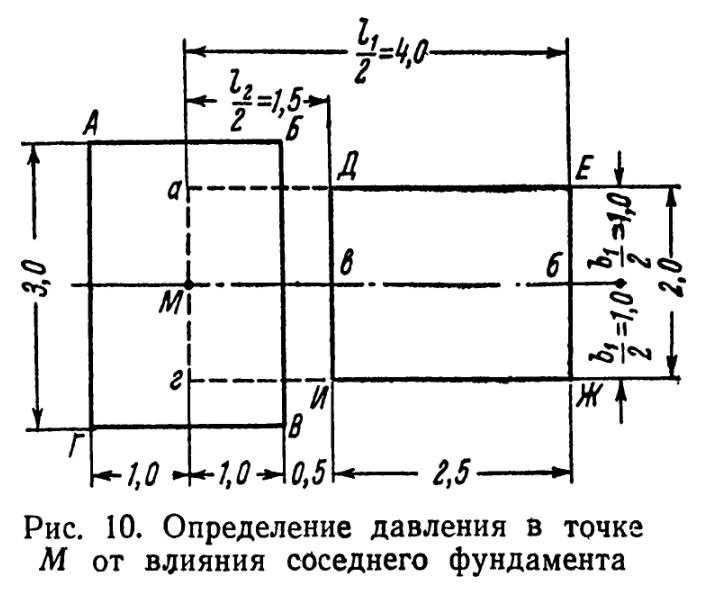

Пример 6. Определить осадку фундамента АБВГ (рис. 10) с учетом влияния соседнего фундамента ДЕЖИ, если р — pб = 2 кг/см2; h = 2,0 м; γ = 1,7 т/м3; E = 100 кг/см2.
Определим глубину сжимаемой толщи. Для фундамента АБВГ без учета влияния соседнего фундамента b = 2,0 м; l = 3,0 м (рис. 10); n = l / b = 3 / 2 = 1,5; по табл. 8 находим z’ = 4,7 м.
Дополнительное давление в точке М на глубине 4,7 м от нагрузки соседнего фундамента ДЕЖИ определяется как алгебраическая сумма угловых давлений от загрузки прямоугольников МаЕб, МгЖб, взятых со знаком плюс, и МаДв, МгИв — со знаком минус.

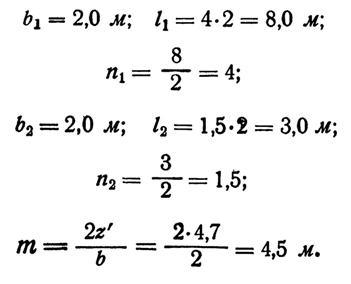

Размеры условных фундаментов со сторонами b1, l1 и l2:
Из табл. 3 для полученных n и m находим α1 = 0,232 и α2 = 0,125. Дополнительное давление на глубине 4,5 м от влияния соседнего фундамента определится по формуле (16)
далее по формуле (18) находим
Дополнительная глубина сжимаемой толщи по формуле (21)
Полная глубина сжимаемой толщи
Для определения осадки по формуле (8) находим
Осадка фундамента АБВГ без учета влияния соседнего фундамента определяется по формуле (7); при значении Σα = 5,68 из табл. III при b = 2 м я глубине 6,30 – 0,2 ≈ 6,1 м
S1 = 0,64·5,68 = 3,64 см.
Дополнительная осадка от влияния соседнего фундамента ДЕЖИ находится по табл. VII и III для условных‘размеров фундаментов со сторонами:
b = 2 м; l1 = 8 м и l2 = 3 м, т.е. при n1 = 8/2 = 4 и n2 = 3/2 = 1,5.
Табличное значение Σα для первого условного фундамента при n1 = 4 (табл. VII) берется со знаком плюс, а для второго при n2 = 1,5 (табл. III) — со знаком минус:
Дополнительная осадка от влияния соседнего фундамента в соответствии с формулами (16) и (7)
полная осадка
S = 3,64 + 0,47 = 4,10 см.

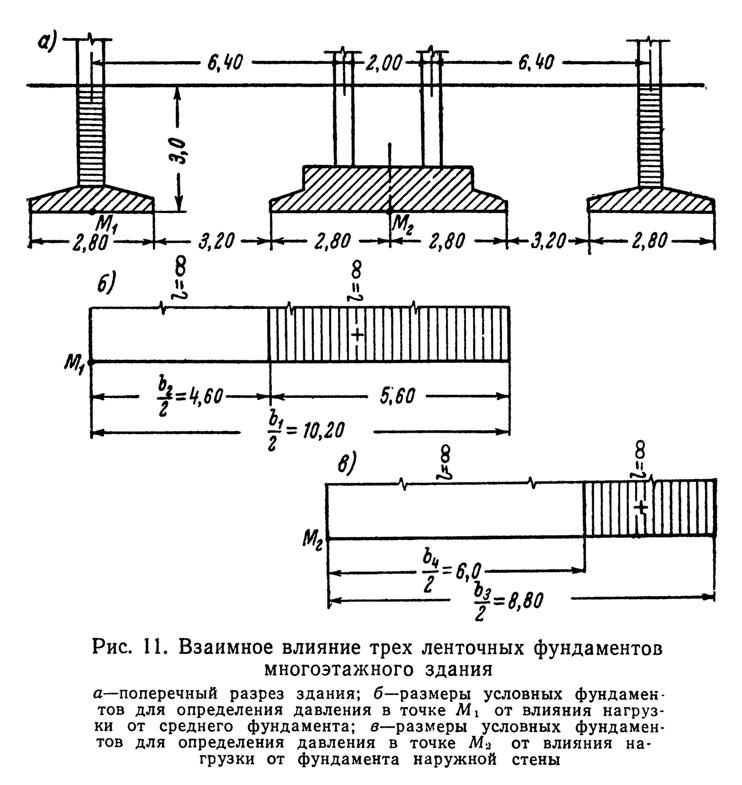

Пример 7. Заимствозано из НиТУ 127—55. Определить величины осадок ленточных фундаментов многоэтажного здания (рис. 11) с учетом влияния соседних фундаментов, если р — pб = 1,5 кг/см2; h = 3,0 м; γ = 1,7 т/м3; E = 100 кг/см2.
Определим глубину сжимаемой толщи. Величину z принимаем общей для всего основания здания и вычисляем ее для среднего фундамента шириной 5,6 м с учетом влияния нагрузки от двух фундаментов наружных стен.
Из табл. 8 для среднего фундамента z’ = 10,6 м.
Для учета влияния соседних фундаментов определяем размеры и величины m и a для условных фундаментов (рис. 11, в):
Дополнительное давление от двух соседних фундаментов
По формуле (21)
Полная глубина сжимаемой толщи по формуле (17)
Для определения основной осадки среднего фундамента находим
Пользуясь табл. VIII, получим
Дополнительная осадка от соседних фундаментов
Из таблицы IX при b3 = 17,6 и b4 = 12 м найдем
Полная осадка
Осадка фундамента наружной стены
Дополнительная осадка от нагрузки среднего фундамента (табл. IX) при b1 = 20,4 и b2 = 9,20 м
Полная осадка
Пример 8. В многоэтажном производственном здании с сеткой колонн 6×6 м определить осадку фундамента 1 (рис. 12) с учетом влияния соседних фундаментов 2 – 9.
Все фундаменты квадратные со стороной b = 3,0 м; р — pб = 2 кг/см2; h = 2,0 м; γ = 1,8 т/м3. Верхний слой основания толщиной 2,4 м имеет модуль деформации E1 = 100 кг/см2, а нижний глубиной 20 м — E2 = 50 кг/см2.
По табл. 8 находим глубину сжимаемой толщи без учета влияния соседних фундаментов z’ = 5,4 м.
По формуле (8) определяем значения К для верхнего и нижнего слоев основания
Из табл. II находим величины Σα; для верхнего слоя Σα = 4,64, а для
нижнего — Σα = 7,11 — 4,64 = 2,47. Величина осадки без учета влияния соседних фундаментов

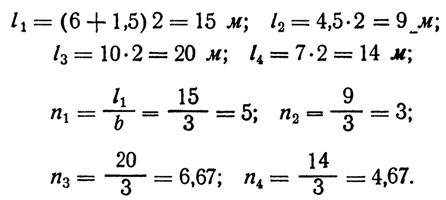

Для определения влияния соседних фундаментов по методу угловых точек находим размеры условных фундаментов при ширине b = 3,0 м;
По табл. 3 определяем значения α на глубине z’ при
Дополнительное давление в точке 0 на глубине 5,4 м от влияния соседних фундаментов 4, 6, 8, 2 и 7, 9, 3, 5 по формуле (16) будет
Дополнительная глубина сжимаемой толщи по формулам (18) и (21)
Полная глубина сжимаемой толщи
По табл. VI, VIII и IX определяем значения Σα с учетом знаков загруженных площадей.
Для верхнего слоя основания на глубине 2,4 — 0,2 = 2,2 м

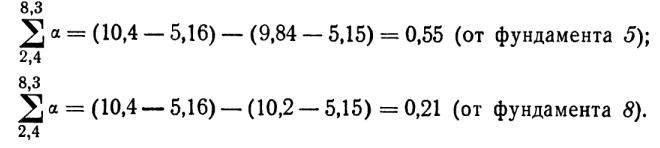

Для нижнего слоя основания на глубине от 2,4 до 8,3 м

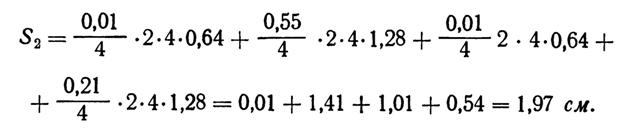

Осадки фундамента 1 от влияния загружения всех соседних фундаментов
Полная осадка
Для предварительных расчетов (с учетом влияния соседних фундаментов) при определении глубины сжимаемой толщи можно пользоваться приближенной формулой
где z’ — глубина сжимаемой толщи без учета влияния соседних фундаментов, определяемая по табл. 7; b1 — ширина соседнего фундамента, влияние которого рассматривается.
По формуле (22) получаются несколько завышенные значения глубины сжимаемой толщи. Однако основные осадки фундаментов происходят за счет обжатия верхних слоев основания в пределах глубины, равной примерно ширине фундамента. Более заглубленные слои грунта оказывают значительно меньшее влияние на общую величину осадки; это подтверждается приведенным на рис. 3 графиком распределения давлений под фундаментом, а также значениями Σα в табл. I — IX, где с глубиной уменьшается разность величин Σα между соседними слоями основания.
Таким образом, неточность в определении глубины сжимаемой толщи, если эта глубина превышает двойную ширину фундамента, не может существенно сказываться на суммарной величине осадки фундамента.
