5.4.2. Определение глубины сжимаемой толщи и осадок фундаментов

На основании изложенных положений можно установить следующий порядок определения ожидаемых осадок с учетом влияния соседних фундаментов.

1. Проверка необходимости учета влияния соседних фундаментов по условию (14).

2. Деление основания на слои, однородные по сжимаемости при толщине слоя, не превышающей 0,4 ширины фундамента.

3. Определение давлений на границах слоев основания рассматриваемого фундамента по формуле (2) без учета влияния соседних фундаментов.

4. Вычисление дополнительных давлений на границах слоев от влияния соседнего фундамента по формуле (16) и суммарных давлений в центре слоев как полусуммы давлений на границах.

5. Определение глубины сжимаемой толщи, исходя из условия



где р’_z — суммарное давление на глубине z от рассматриваемого и соседнего фундаментов.

6. Нахождение осадок от суммарного давления по формуле (5) путем суммирования послойных осадок в пределах сжимаемой толщи; необходимо учитывать при неоднородном по сжимаемости основании разные модули деформации отдельных слоев грунта.

Таким образом, определение ожидаемых осадок с учетом влияния соседних фундаментов представляет собой более трудоемкую работу, чем расчет осадок отдельных фундаментов, так как послойное вычисление давлений и осадок приходится повто­рять в некоторых случаях пять раз. Значительно проще можно определять ожидаемые осадки пользуясь табл. I — IX.

Табличное значение Σα при определении осадок от влияния соседних фундаментов нужно в соответствии с формулой (16) уменьшать в четыре раза, а условные размеры фундаментов принимать со сторонами удвоенной длины по сравнению с прямоугольниками, угловое давление для которых определяется.

Глубина сжимаемой толщи определяется, как и для отдельных фундаментов, из условия (4)



, где р’_z — суммарное давление на глубине z от рассматриваемого и соседнего фундаментов, т. е.

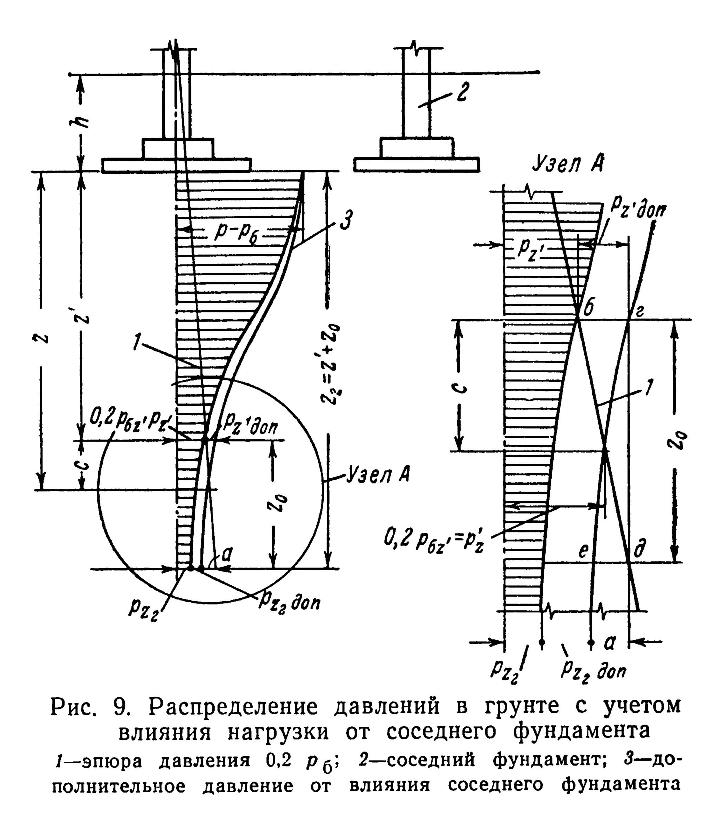

Общая глубина сжимаемой толщи z получается как сумма двух слагаемых (рис. 9)



, где z’ — глубина сжимаемой толщи основного фундамента;
с — дополнительная глубина от давления, вызванного влиянием соседнего фундамента.

Величину с можно определить из прямоугольных треугольников бгд и егд, если принять распределение давлений p_z и p_zдоп ниже глубины z’ по закону прямой (узел А на рис. 9).

Тогда





, где p_z’доп — дополнительное давление в кг/см² от влияния соседнего фундамента на глубине z’, определяемое по формуле (16);

γ₁ — объёмный вес прунта ниже глубины z’ в кг/см³; а — разность суммарных давлений (основных и дополнительных от влияния соседнего фундамента) на глубине z’ и z₂ = z’ + z₀ в кг/см², т. е.



Для упрощения можно приближенно принять



Тогда



Далее приводятся примеры расчета осадок с помощью табл. 8 и I — VIII.
