В Риге экспериментальная проверка двух образцов рамно-подкосной фермы, изготовленных заводом железобетонных конструкций, была произведена трестом Оргтехстрой (Латвия).
Целью испытания являлась проверка прочности, жесткости и трещиностойкости конструкции и сопоставление полученных данных с опытными результатами, полученными при испытаниях фермы аналогичной конструкции. Обе фермы испытывали в одинаковых условиях по аналогичной методике.
Ферма имеет длину 10950 мм и высоту 2700 мм. Для уменьшения зрительного эффекта при прогибе конструкции ферма была изготовлена со строительным подъемом 50 мм. Проектная марка бетона 400.
Рабочая напрягаемая арматура нижнего пояса была принята 4∅32 A-IIIB (сталь марки 35ГС, упрочненная вытяжкой до 5500 кгс/см2 при удлинении не более 3,5%). Величина контролируемого напряжения при натяжении арматуры 4680 кгс/см2.
Решетка и верхний пояс фермы армированы сварными каркасами из арматурной стали класса A-III.
Испытание фермы производили в вертикальном положении. Нагрузка создавалась гидравлическими домкратами ДГ-100 и передавалась на точки приложения сил посредством металлических балок-траверс.
Для измерения прогибов и вертикальных перемещений точек конструкции в процессе ее нагружения применяли прогибомеры системы Максимова (ПМ-3) и индикаторы часового типа.

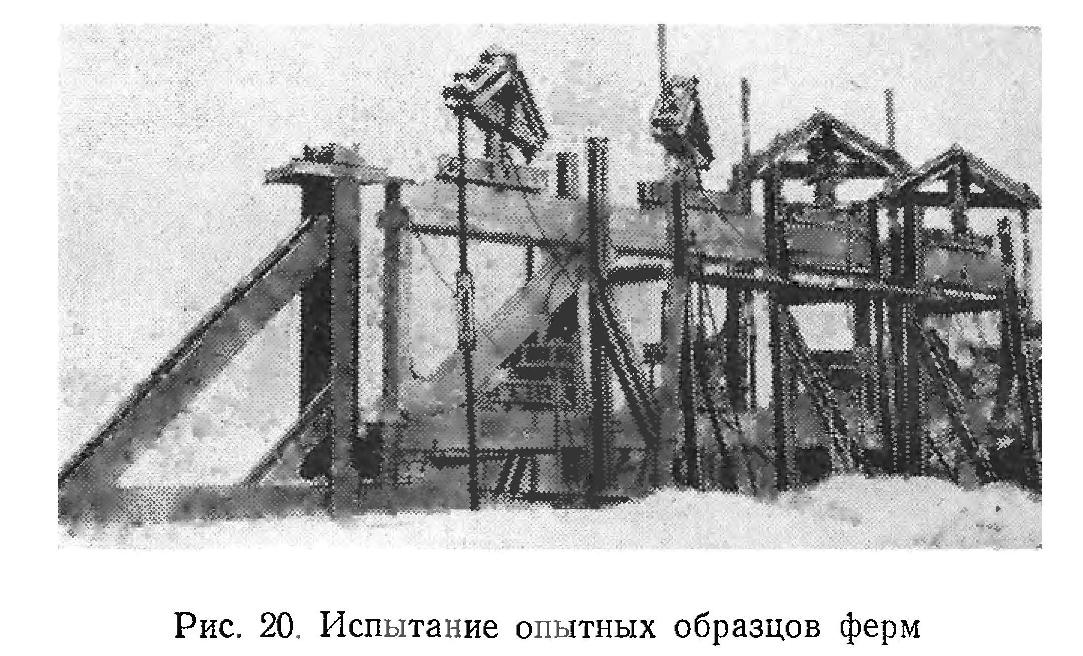

Общий вид испытания фермы показан на рис. 20. На первом этапе испытания загрузили всю ферму вертикальными и горизонтальными нормативными нагрузками с последующей выдержкой в нагруженном состоянии в течение 8 ч. На втором этапе ферму разгрузили и затем в течение 11 ч выдерживали в ненагруженном состоянии.
На третьем этапе испытания всю ферму повторно загрузили нормативной нагрузкой и выдерживали под этой нагрузкой в течение 2 ч с последующим нагружением конструкции до разрушения. Нагружение вели ступенями, не превышающими 20% нормативной нагрузки, с выдержкой на каждой ступени в течение 15 мин.
Первые трещины обнаружили в одной из двух средних стоек фермы при нагрузке, составляющей 80% нормативной величины. При нормативной нагрузке ширина раскрытия трещин в этой стойке достигла 0,15 – 0,20 мм. При дальнейшем увеличении нагрузки трещины появились в нижнем и верхнем поясах и второй средней стойке фермы.
Признаки разрушения фермы были отмечены на 17-й ступени загружения. При этой нагрузке ширина раскрытия трещин в нижнем поясе возросла до 5 мм. Одновременно интенсивно развивались наклонные трещины в нижнем поясе в зоне примыкания средней стойки.
