Проектным институтом Фундаментпроект при участии НИИ оснований и подземных сооружений б. АСиА СССР разработаны временные указания по проектированию и устройству свайных фундаментов из коротких забивных свай (СН 216–62).
Указания распространяются на проектирование и устройство фундаментов из железобетонных забивных коротких свай (длиной до 5 – 6 м) для различных видов каменных зданий. Они содержат рекомендации по применению свай различных видов при соответствующих грунтовых условиях:
1) сплошного сечения — в любых грунтах;
2) квадратного сечения с круглой полостью, с открытым нижним концом — в песчаных грунтах средней плотности и глинистых грунтах при консистенции B = 0,25÷0,5;
3) пустотелых с открытым нижним концом — при прорезании сваей песчаных рыхлых грунтов, а также глинистых грунтов при консистенции B = 0,25÷0,75 и опирании нижних концов свай на песчаные грунты плотные или средней плотности, а также глинистые грунты при консистенции B = 0÷0,25;
4) пустотелых с закрытым нижним концом — при залегании в пределах большей части длины сваи песчаных рыхлых грунтов, а также глинистых грунтов при консистенции B > 0,5.
Определяемую по материалам геологических изысканий длину коротких свай всех типов следует назначать так, чтобы нижний конец их был заглублен в несущий слой грунта:
1) в пески средние, плотные, а также в глинистые грунты при консистенции 0,2 ≤ B < 0,3 — не менее 2 м;
2) в пески крупные, средней плотности, а также в глинистые грунты при консистенции 0 < В < 0,2 — не менее 1 м;
3) в пеоки гравелистые и в крупнообломочные, грунты независимо от их плотности, а также в глинистые грунты твердые при консистенции B ≤ 0 — не менее 0,3 м.

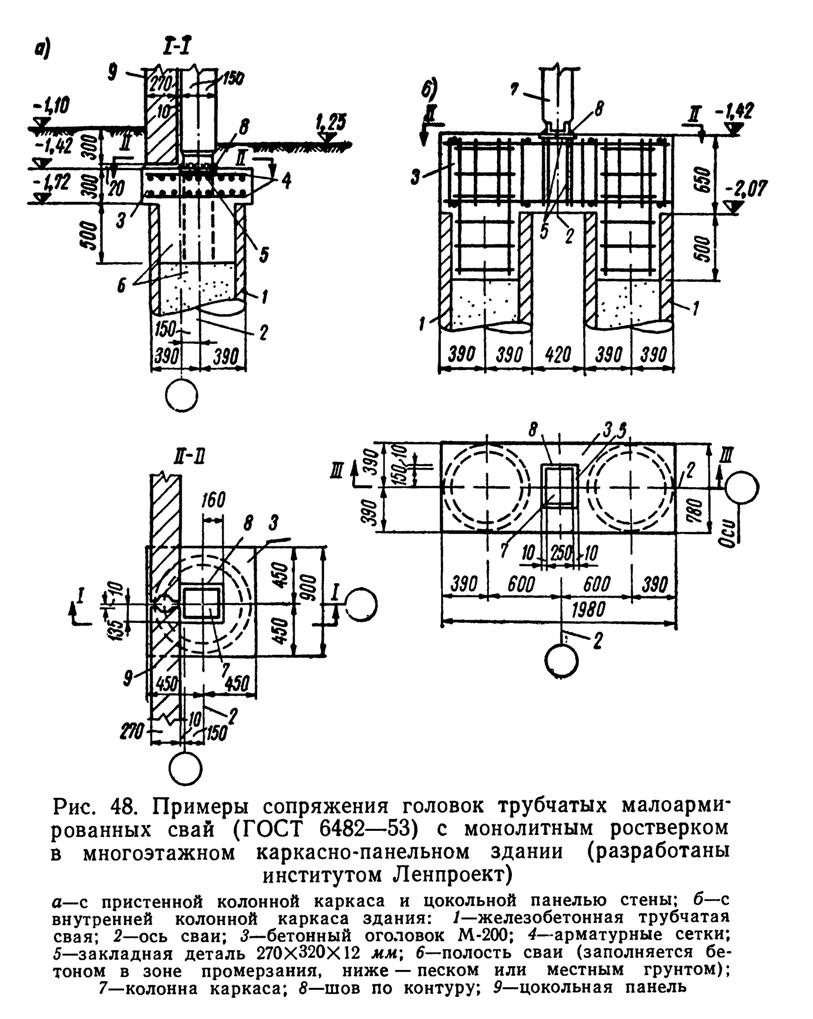

В проектах свайных фундаментов ростверки следует предусматривать преимущественно из сборных железобетонных элементов. Примеры сопряжения головок свай с ростверками приведены на рис. 48.
Сборные элементы (балки) ростверка должны изготовляться из бетона проектной марки по прочности на сжатие не ниже 200, а монолитные ростверки из бетона проектной марки не ниже 150.

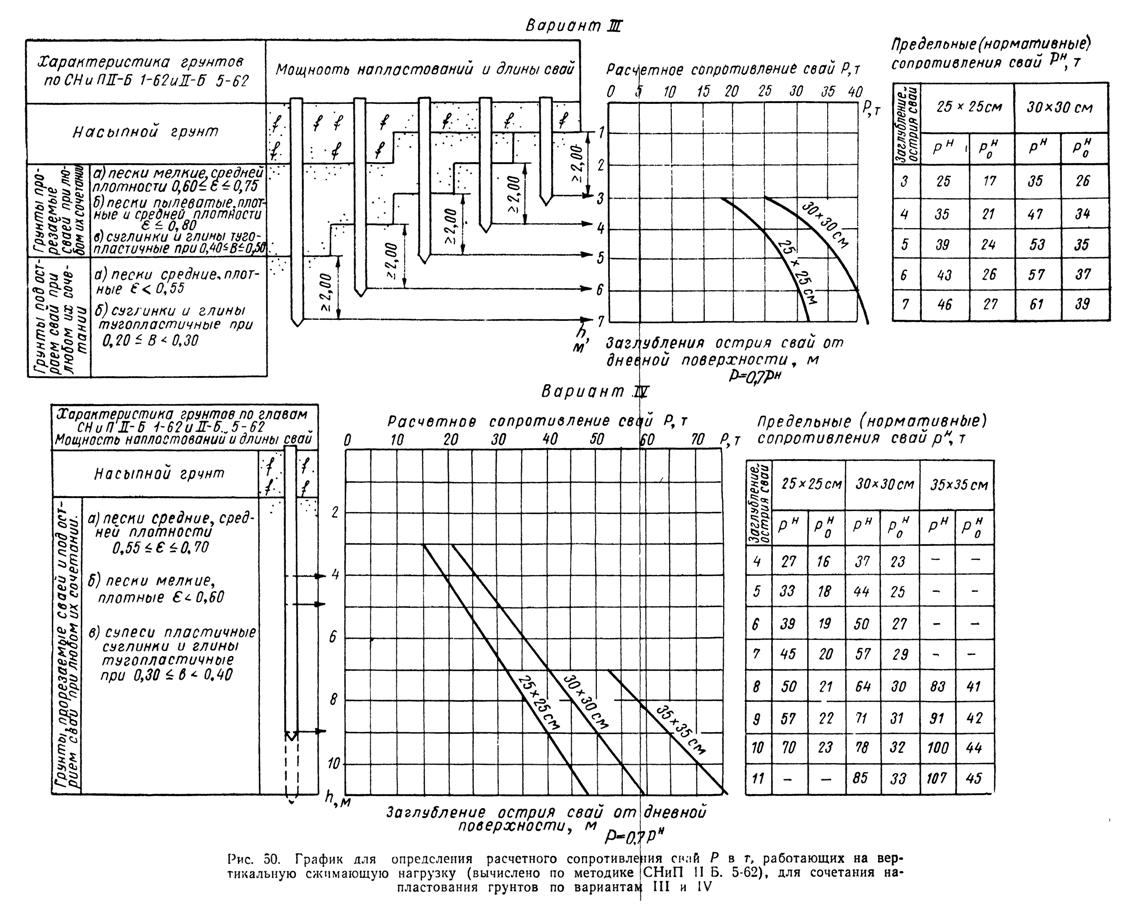

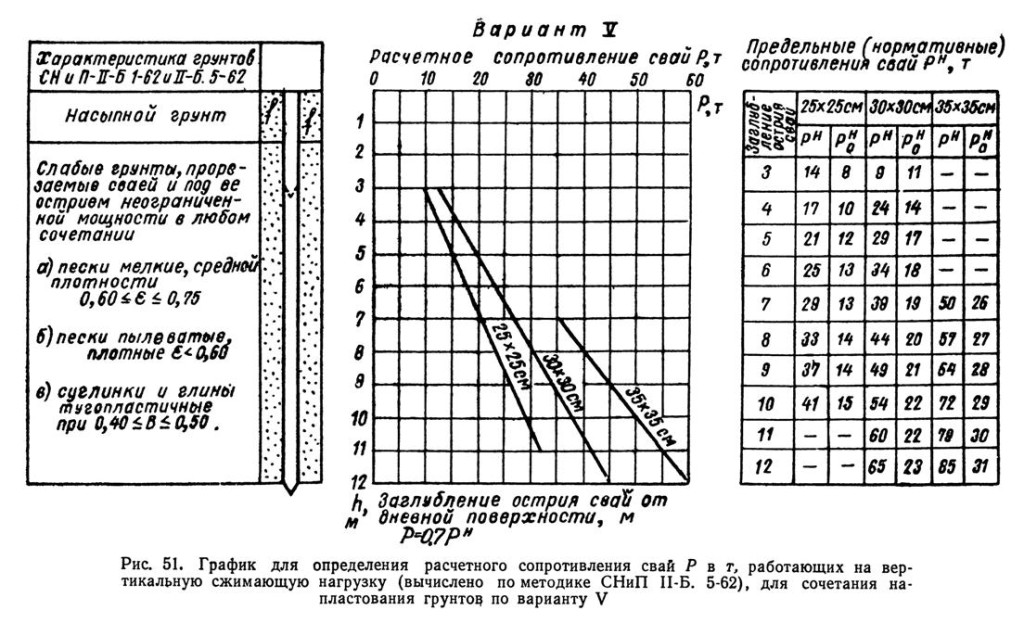

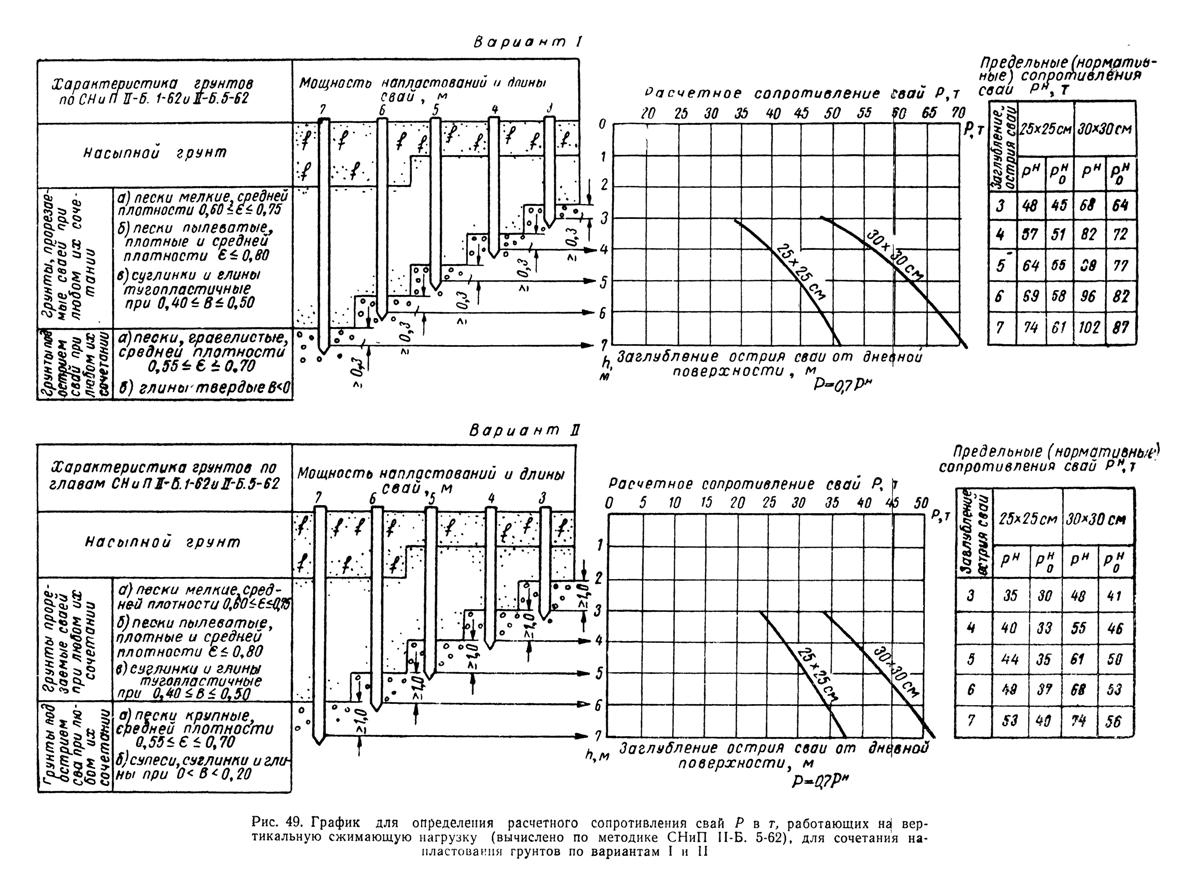

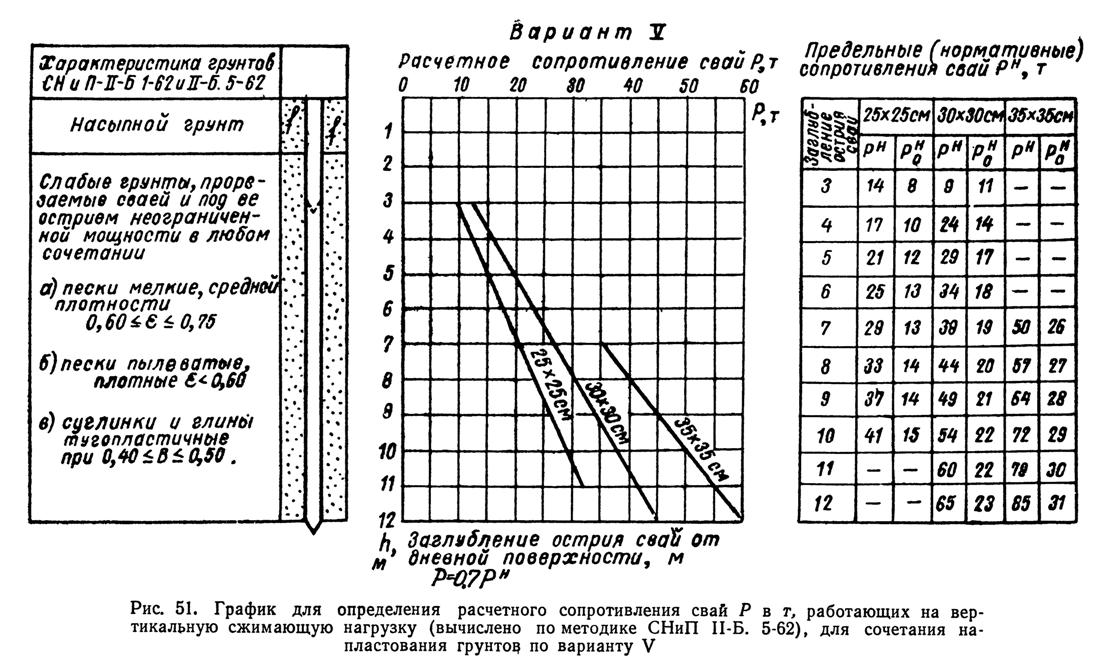

Определение расчетного сопротивления коротких свай на вертикальную сжимающую нагрузку производится по формулам и таблицам, приведенным в данной главе. Можно также пользоваться графиками, приведенными на рис. 49 – 51.
В предлагаемых графиках расчетные сопротивления забивных железобетонных свай квадратного сечения определялись по результатам испытаний коротких свай и последующих вычислений по формулам и методике, рекомендованным СНиП II-Б. 5-62.
Характеристики грунтов, прорезаемых сваями и залегающих под острием свай, приняты по классификации СНиП II-Б. 1-62 и II-Б. 5-62; при этом в каждом варианте учтены осредненные значения нормативных сопротивлений грунтов Rн и fiн.
Сопротивление насыпного грунта по боковой поверхности свай не учитывалось.
Порядок пользования графиками следующий:
1) подбирают колонку грунтов (из пяти приведенных вариантов), наиболее соответствующую местным условиям;
2) в зависимости от назначенного заглубления острия, считая от дневной поверхности, на выбранном графике находят расчетное сопротивление сваи P в т для принятого поперечного сечения её.
На рисунке приводятся также таблицы значений предельных (нормативных) сопротивлений Pн в т, полностью воспринимаемых сваями, в том числе и доля этого сопротивления, приходящаяся на острие свай (P0н).
