В каждом промышленном здании применяются десятки типов фундаментов, разных по размерам и нагрузкам; при этом определение размеров подошвы фундаментов (исходя из принципа уравнивания осадок) является очень сложной и трудоемкой задачей, которая может быть решена лишь путем подбора с большим объемом вычислительных работ. Эту задачу можно значительно упростить, если в практике проектирования и строительства применять фундаменты лишь стандартных размеров по установленной для определенного диапазона нагрузок номенклатуре.

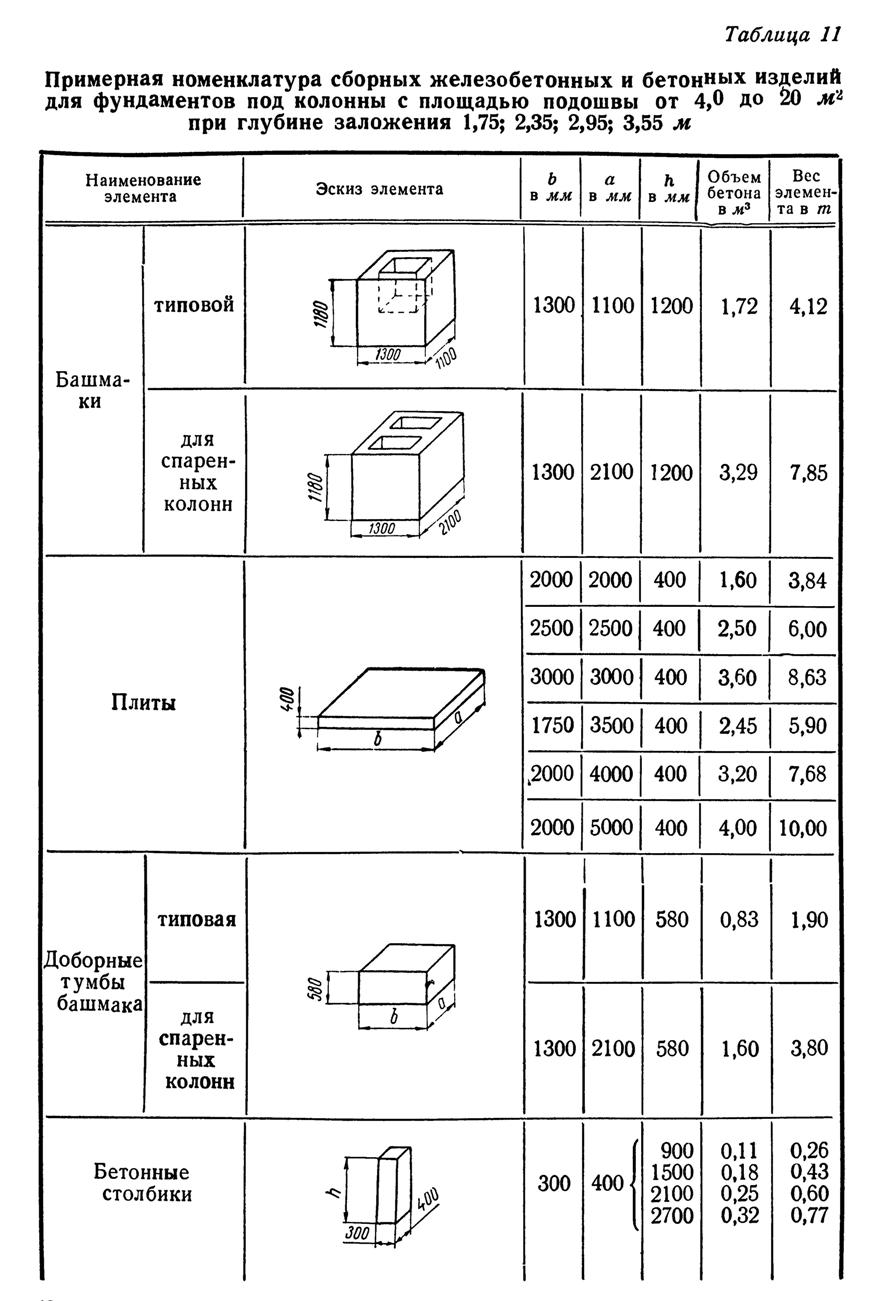

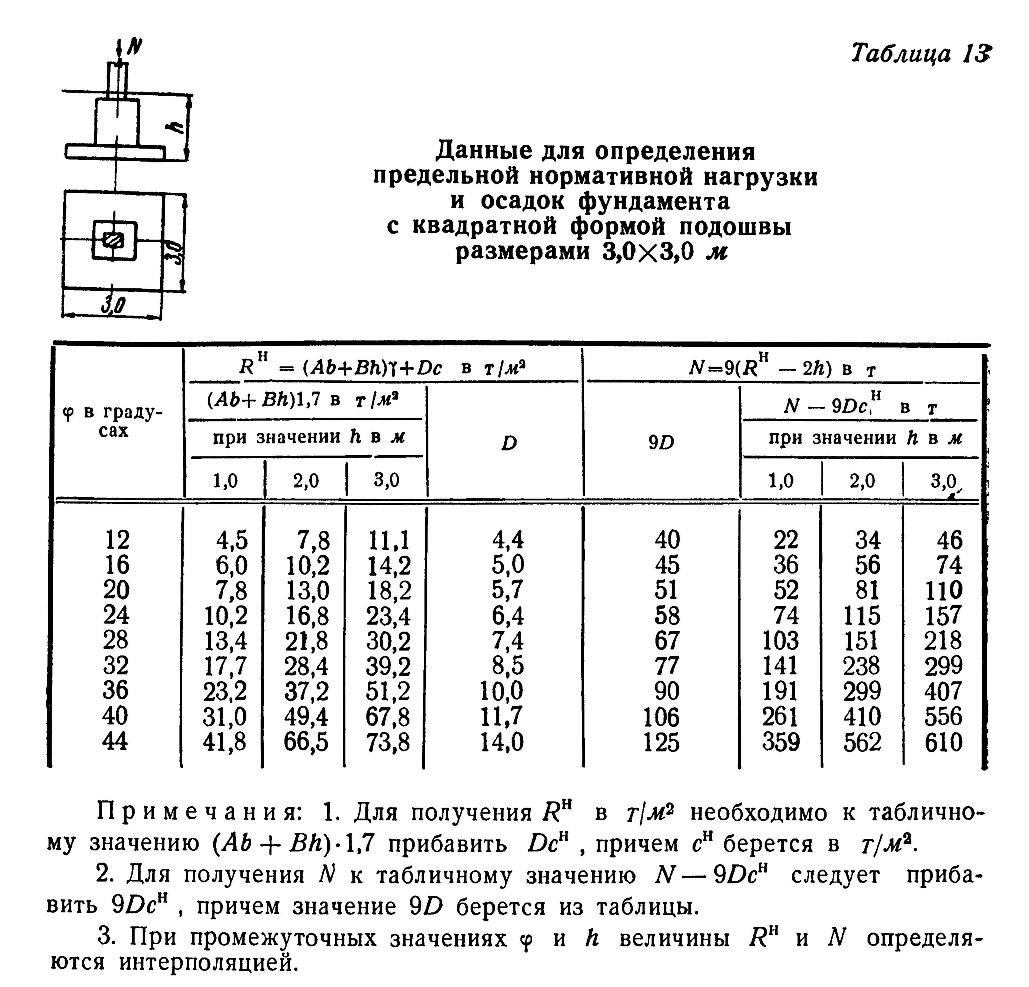

Так, например, если принять номенклатуру изделий для квадратных фундаментов по табл. 11, в которой дается 6 типоразмеров для подошвы фундаментов площадью от 4 до 20 м2, можно для каждого размера составить вспомогательную таблицу для определения пригодности данного фундамента по нагрузкам и осадкам в заданных грунтовых условиях. Пример такого решения приведен в табл. 13, где даны значения нормативного давления на грунт RH, вычисленные по формуле (11), и максимальной нормативной нагрузки на фундамент при разных углах внутреннего трения φ и глубине заложения фундамента 1, 2 и 3 м.
Такие же вспомогательные данные для определения размеров подошвы могут быть составлены и для фундаментов в виде оболочек.
Кроме упрощения методики подбора рациональных размеров подошвы, применение стандартных размеров фундаментов по установленной номенклатуре будет способствовать дальнейшей унификации конструктивных элементов промышленных зданий.
Приближенное значение осадки при однородном основании
, где N — нормативная нагрузка на фундамент от колонны в т; Е — модуль деформации в кг/см2.
Значение N не должно быть больше табличного Nmax. Приведем пример пользования табл. 13.
Определить пригодность фундамента с размерами подошвы 3,0×3,0 м при следующих данных: h = 2,0 м; NH = 160 т; E = 130 кг/см2; φ = 20°; cH = 1,9 т/м2.
По правой части таблицы определяем максимально возможную нагрузку на фундамент от колонны, исходя из величины RH:
Осадка фундамента
т. е. такой фундамент для данных условий пригоден.
По левой части таблицы вычисляем нормативное давление на грунт:
Фактическое давление
