Одноэтажные здания с пролетами 18 и 24 м, при шаге колонн 6 и 12 м, высоте до 10 м, без кранов или с подвесными кран-балками, а также все типы многоэтажных зданий высотой в 4 – 5 этажей с сетками колонн 6×6; 9×6; 12×6 м являются наиболее распространенными в промышленном строительстве. Такие здания имеют колонны сечением 30×30; 30×45; 35×55; 40×40; 50×50; 50×60; 40×60 см с нагрузками на колонны до 400 т, а в большинстве случаев 200 – 250 т. При разработке для указанной группы зданий типовых сборных фундаментов и номенклатуры изделий для них последние будут иметь массовое применение.
Из рассмотренных конструкций фундаментов, применяемых в практике строительства, за основу при разработке типовых решений целесообразно принять сборный двух!блочный фундамент ГПИ-1 (рис. 16 и 17). При площади подошвы до 9 м2 он состоит из двух основных элементов — нижней плиты и верхнего башмака прямоугольного сечения со стаканом для установки колонны; верх фундамента должен иметь отметку 0,15 м для выполнения работ нулевого цикла до монтажа колонны.
Номенклатура изделий должна предусматривать фундаменты стаканного типа с разной площадью подошвы и различной глубиной заложения.

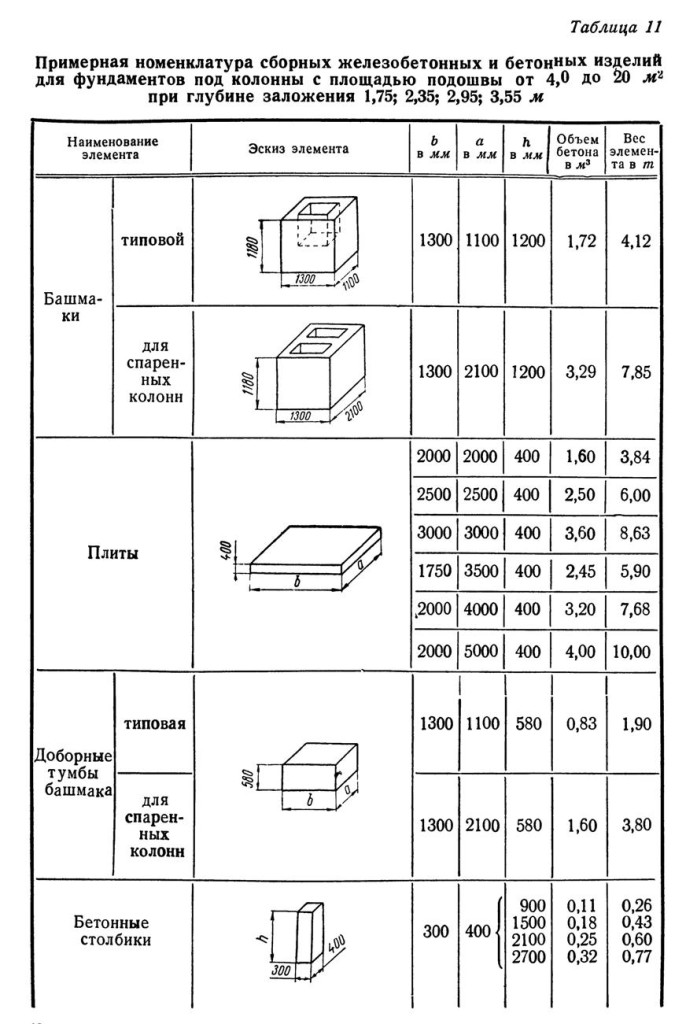

Один из возможных путей решения этой задачи приведен в табл. 11.
Типовой башмак фундамента предусмотрен одного типоразмера высотой 1180 мм и сечением 1300×1100 мм в зависимости от максимального сечения колонн 400×600 мм; колонны меньшего сечения можно устанавливать в такой же стакан или другой путем замены вкладыша. Вес типового башмака — 4,12 т.
Второй типоразмер башмака сечением 1300×2100 мм предназначен для спаренных колонн у деформационного шва. Для получения необходимой глубины заложения фундаментов в номенклатуре (предусмотрены доборные тумбы номинальной высотой 600 мм и таким же сечением, как у башмаков, т. е. 1300×1100 и 1300×2100 мм; указанные элементы могут быть бетонными без армирования, так как растягивающие напряжения при упомянутых выше параметрах зданий отсутствуют.

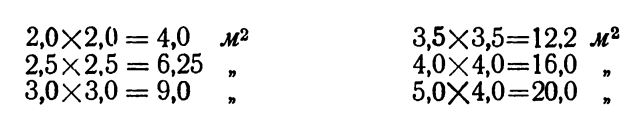

Фундаментные плиты запроектированы шести типоразмеров, из которых можно монтировать фундаменты с квадратной формой подошвы при размере сторон и площади:

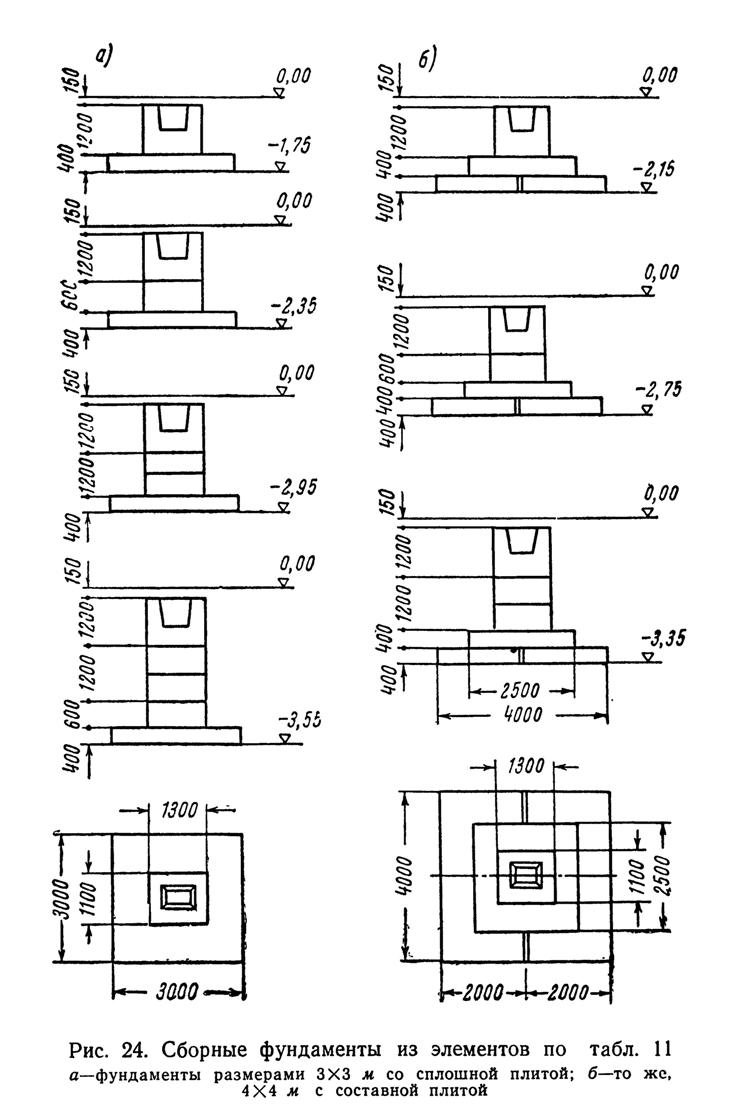

При размерах подошвы фундамента 3,0×3,0 м и меньше плиты предусмотрены из одного элемента; при больших размерах подошвы они составные и укладываются в два ряда (рис. 24,б). Для опирания фундаментных балок запроектированы бетонные столбики сечением 300×400 мм .при четырех разных высотах в зависимости от глубины заложения.
Таким образом, приведенная номенклатура изделий содержит 8 основных типоразмеров изделий и 6 доборных, из которых можно собирать фундаменты площадью от 4,0 до 20 м2 при глубине заложения 1,75; 2,35; 2,95; 3,55 м.
Каждый типоразмер плиты в рабочих чертежах должен иметь несколько вариантов армирования (марок) в зависимости от величины давления на грунт.
6.2.2.1 Фундаменты под колонны из сборных предварительно напряженных железобетонных решетчатых плит
